Inizia il tuo progetto

Devi utilizzare i nostri design template per creare il tuo disegno.

CorelDRAW 9 non supporta i nostri template. Consigliamo di utilizzare la versione X3 e le successive.

Dopo averli scaricati, apri con CorelDRAW il template che preferisci, come faresti con un normale file. Inizia quindi a disegnare il tuo progetto.

Puoi disegnare per il taglio laser in uno dei cinque differenti formati di materiali:

formato taglio laser Vectorealism | P1 191x191

P1
dimensione utile:
181 x 181 mm

formato taglio laser Vectorealism | P2 394x394

P2
dimensione utile:
384 x 384 mm

formato taglio laser Vectorealism | P3 800x394

P3
dimensione utile:
790 x 384 mm

formato taglio laser Vectorealism | P4 80x80

P4
dimensione utile:
790 x 790 mm

formato taglio laser Vectorealism | 80x45

80×45
dimensione utile:
800 x 450 mm
disponibile solo per
feltro e cartone

Come disegnare per il laser

Il colore utilizzato per le linee disegnate determina cosa farà il laser, se un taglio o un’incisione.

Per esempio, se disegni un uccello con un contorno blu, il laser taglierà un uccello…

Linee di taglio laser in Corel Draw

Se converti le stesse linee in rosso, il laser inciderà l’uccello sul materiale scelto, e così via.

È così facile!

Ora veniamo ai dettagli…



Linee di taglio

La parte fondamentale del tuo disegno sono le forme che taglierai.

Il modo più semplice di visualizzare come questo si tramuterà nel tuo progetto è immaginare di disporre su un foglio di carta i pezzi che vorresti realizzare, per poi tracciare il loro contorno sul foglio con una matita. Il tuo file dovrebbe ricordare quel foglio con le linee tracciate.

Per ottenere una linea di taglio, disegna una linea o una forma.

Quindi, nella finestra Proprietà oggetto (Object properties) imposta lo spessore del contorno cliccando nella casella ‘Spessore’ (Width) e scrivendo ‘0.01mm’, dopodichè premi invio:

Linee di taglio laser in Corel Draw

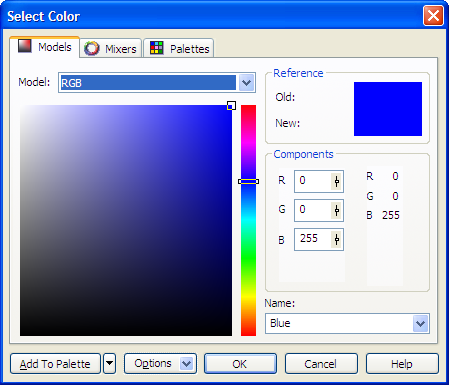

Imposta il colore del contorno come blu RGB con valori 0, 0, 255:

Linee di taglio laser in Corel Draw

Incisione di linee vettoriali

Il procedimento di incisione vettoriale è molto simile a quello di taglio, ma invece di trapassare il materiale il laser ne incide solamente la superficie.

Il laser si muoverà percorrendo le linee di incisione presenti nel tuo disegno. Ci sono tre diversi livelli di incisione disponibili: leggera, media e profonda, ognuna con una diversa intensità e quindi profondità. Tutte e tre le incisioni vengono tracciate in maniera molto precisa con linee sottilisime, all’incirca della stessa dimensione del raggio laser.

Spessore del contorno

Nella finestra Proprietà oggetto (Object Properties) imposta lo spessore del contorno cliccando nella casella ‘Spessore’ (Width) e scrivendo ‘0.01mm’, dopodichè premi invio.

Incisioni laser vettoriali in Corel Draw

Incisione vettoriale leggera

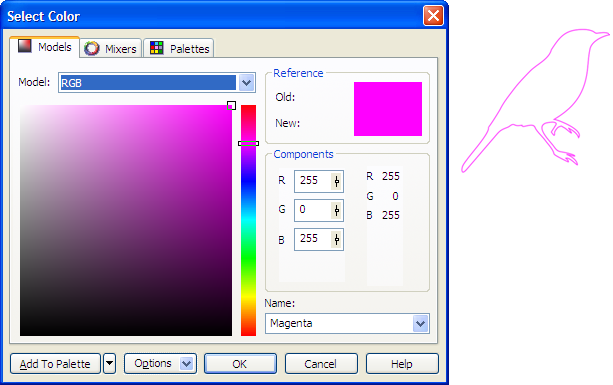

Imposta il colore del contorno come magenta RGB con valori 255, 0, 255:

Incisioni laser vettoriali leggere in Corel Draw

Incisione vettoriale media

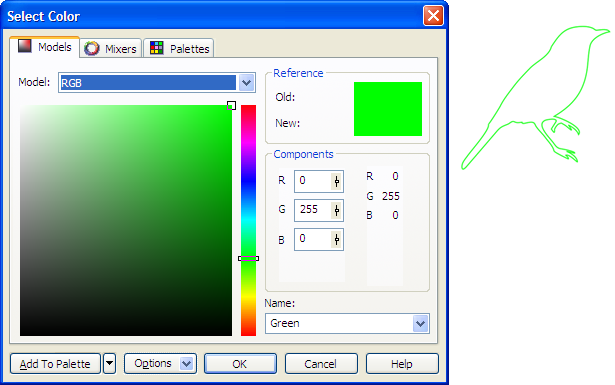

Imposta il colore del contorno come verde RGB con valori 0, 255, 0:

Incisioni laser vettoriali medie in Corel Draw

Incisione vettoriale profonda

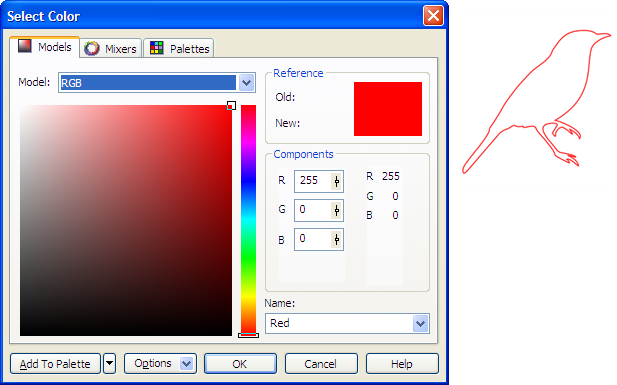

Imposta il colore del contorno come rosso RGB con valori 255, 0, 0:

Incisioni laser raster leggere in Corel Draw

Incisione di riempimenti raster

Generalmente le incisioni di riempimenti raster sono usate per aree con campiture, ma puoi anche realizzare un’incisione raster di linee che abbiano un contorno con spessore superiore a 0,3mm. Incidere in modalità raster una linea più sottile probabilmente non porterà a dei buoni risultati.

La scala dell’incisione raster va dal nero che corrisponde all’incisione più marcata, fino al grigio chiarissimo che farà ottenere l’incisione più leggera (o al bianco, che corrisponde all’incisione nulla). Puoi utilizzare ogni gradazione di grigio compresa tra i due estremi, ma ricordandoti che i tre valori RGB devono essere equivalenti. Assicurati di utilizzare riempimenti solidi e a tinte piatte, niente pattern o texture.

Per ottenere un bordo più definito in un’area incisa con una campitura raster, combina il riempimento nero o grigio con un contorno corrispondente ad un’incisione vettoriale.

I valori della profondità di incisione sono indicati nella scheda “dettagli tecnici” di ogni materiale in catalogo.

Le incisioni non cambiano in base allo spessore del materiale (se non diversamente indicato nella scheda).

Incisione di riempimenti raster leggera

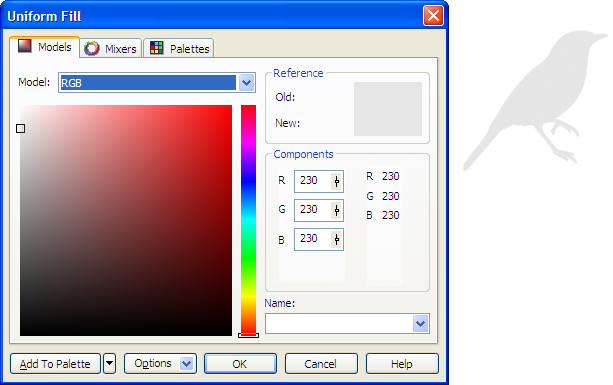

Imposta il colore di riempimento come grigio chiaro con i valori RGB di 230, 230, 230:

Incisioni laser raster leggere in Corel Draw

L’incisione raster leggera è assolutamente superficiale, altera il colore del materiale senza andare in profondità.

Incisione di riempimenti raster media

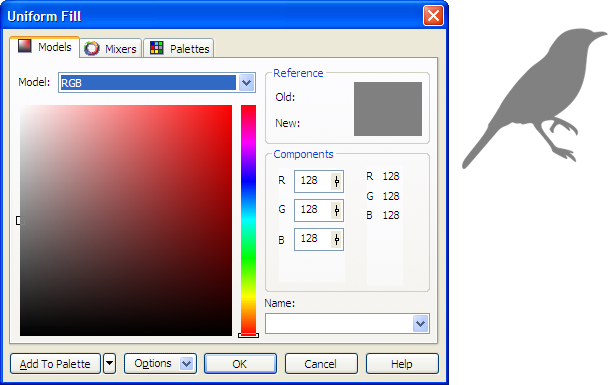

Imposta il colore di riempimento come grigio con i valori RGB di 128, 128, 128:

Incisioni laser raster medie in Corel Draw

Incisione di riempimenti raster profonda

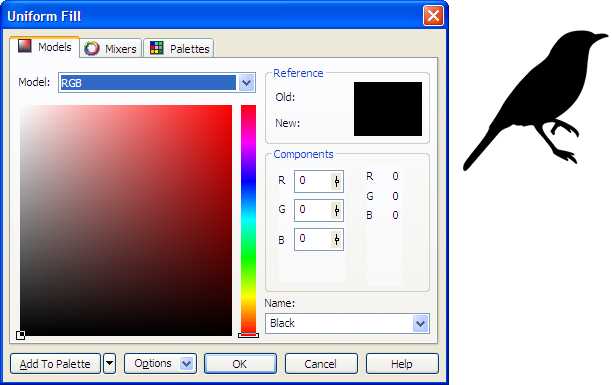

Imposta il colore di riempimento come nero con i valori RGB pari a 0, 0, 0:

Incisioni laser raster profonde in Corel Draw

Per utilizzare il testo

Tutti i testi inseriti nel tuo disegno devono essere convertiti in curve. In questo modo il laser seguirà il tuo disegno correttamente, anche senza avere lo stesso carattere installato.

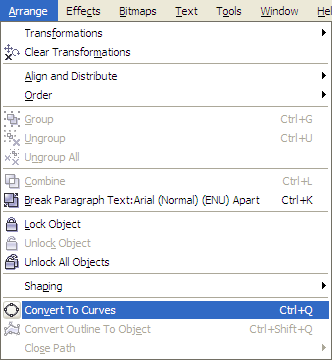

Per trasformare il testo in curve basta selezionarlo e poi scegliere Disponi (Arrange) > Converti in curve (Convert to Curves) dal menù in alto. Una volta eseguito questo comando, non sarai più in grado di modificare il testo, quindi esegui questa operazione dopo aver controllato l’ortografia!

Utilizzo del testo in Corel Draw

Puoi creare testi utilizando i riempimenti per le incisioni raster, linee per le incisioni vettoriali, o una combinazione tra i due tipi di incisioni.



Per utilizzare le immagini

Il nostro making system tiene conto solo dei disegni in vettoriale, ignora tutte le immagini inserite in altri formati (come.jpg o .bmp).

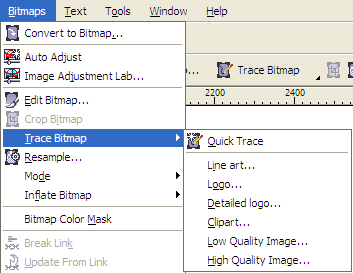

Se vuoi inserire un’immagine non vettoriale nel tuo file, devi ricalcarla in vettoriale. Non c’è bisogno di farlo a mano! Puoi farlo semplicemente selezionando l’immagine inserita e usando il comando Bitmaps > Traccia Bitmap (Trace Bitmap). Vedrai numerose opzioni di ricalco, quindi fai diverse prove finchè non trovi quella che fa per te. Assicurati che le tue forme ricalcate si presentino con un colore uniforme e piatto.

Utilizzo delle immagini in Corel Draw

L’immagine originale rimane dietro quella ricalcata, quindi selezionala e cancellala.

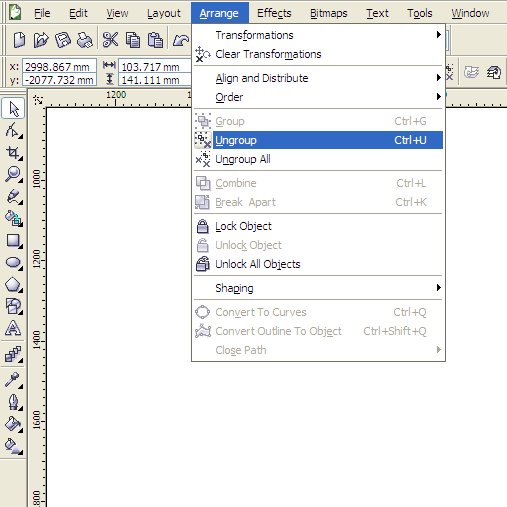

Dopodichè, seleziona gli elementi tracciati con il ‘Pick tool’ e usa il comando and use the Disponi (Arrange) > Separa (Ungroup).

Utilizzo delle immagini in Corel Draw

Se il ricalco ha funzionato correttamente, cliccando sullo strumento ‘Modellazione’, dovresti poter vedere i vettori tutt’attorno alle singole parti dell’immagine ricalcata.

Infine, per scegliere il livello di incsione raster desiderato, seleziona tutti gli elementi ricalcati e impostane il colore di riempimento attraverso la finestra Proprietà oggetto (Object Properties).



Come rimuovere le linee doppie

Se posizioni due oggetti uno accanto all’altro, in modo tale da farne corrispondere gli estremi, è molto probabile che tu ottenga la sovrapposizione delle linee di taglio.

Le linee doppie non sono facili da individuare a colpo d’occhio in CorelDRAW in quanto appaiono identiche alle linee singole. Bisogna eliminare queste doppie linee in modo tale da ottenere una singola linea di taglio, o, per meglio dire, una linea di taglio condivisa; altrimenti il laser taglierà letteralmente due volte la stessa parte (cosa che non è ideale nè per la resa sul materiale, nè per il tuo preventivo!).

Questo è il procedimento per rimuovere le doppie linee:

Step 1: Seleziona uno dei due oggetti adiacenti con lo strumento ‘Puntatore’, e usa il comando Disponi > Converti in Curve (Convert to Curves).

Corel Draw - guida per rimuovere le linee doppie di taglio laser

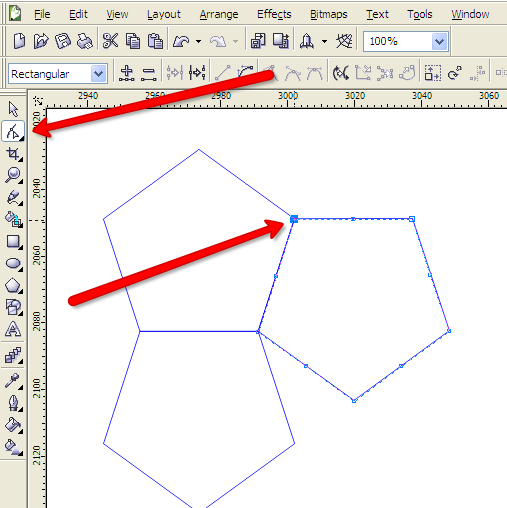

Step 2: Usa lo strumento ‘Modellazione’ per selezionare un nodo (un’estremità) della doppia linea che vorresti rimuovere.

Corel Draw - guida per rimuovere le linee doppie di taglio laser

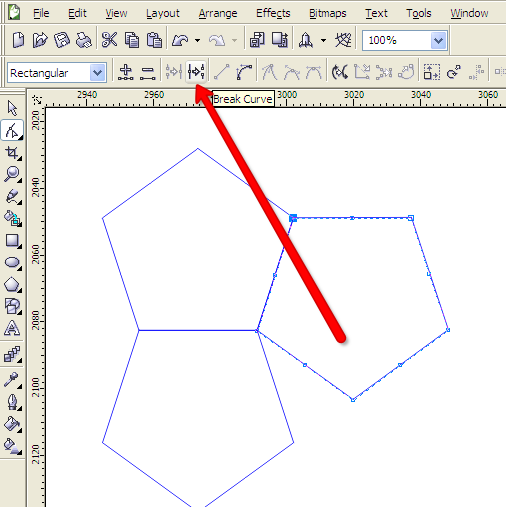

Step 3: Con il nodo evidenziato in blu, clicca sul bottone ‘Break Curve’.

Corel Draw - guida per rimuovere le linee doppie di taglio laser

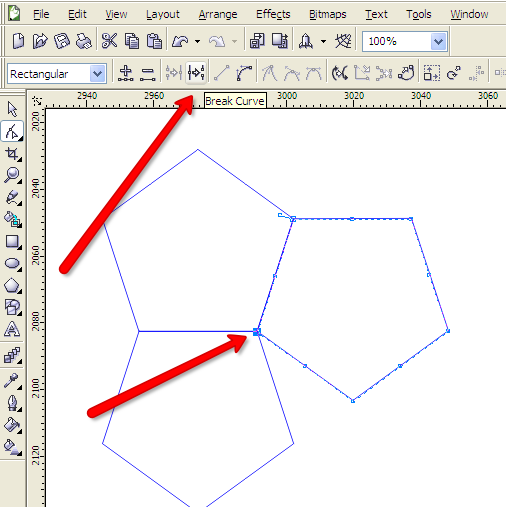

Step 4: Clicca sul nodo all’altra estremità della linea doppia, e usa ancora il bottone ‘Dividi curva’.

Corel Draw - guida per rimuovere le linee doppie di taglio laser

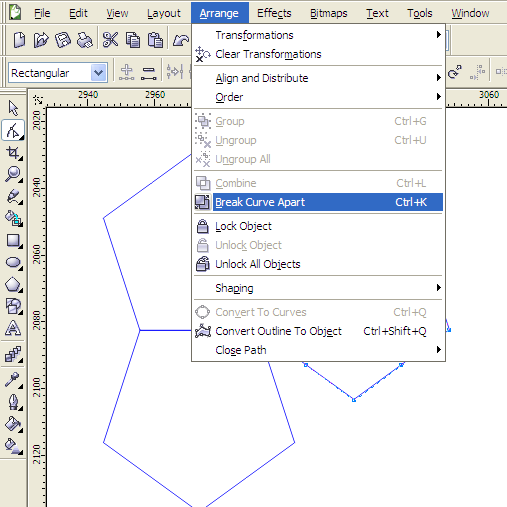

Step 5: Utilizza il comando Disponi (Arrange) > Dividi curva (Break Curve Apart) .

Corel Draw dividi curva

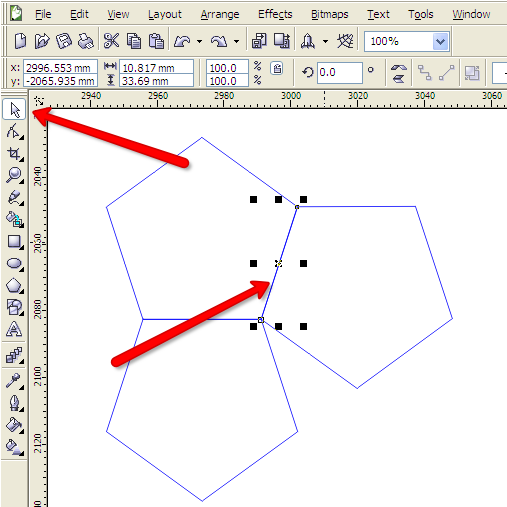

Step 6: Clicca altrove per deselezionare l’oggetto, poi clicca sulla linea doppia che intendi rimuovere. A questo punto vedrai selezionata solo la linea, e potrai finalmente cancellarla premendo cancella (backspace) sulla tastiera. L’altra linea blu in secondo piano rimarrà al suo posto.

Corel Draw linee doppie

Step 7: Ripeti questo procedimento finché non avrai cancellato tutte le linee doppie.



Esportare il file

Per Coreldraw X3, X4, X5:

Step 1: Use il comando File > Esporta.

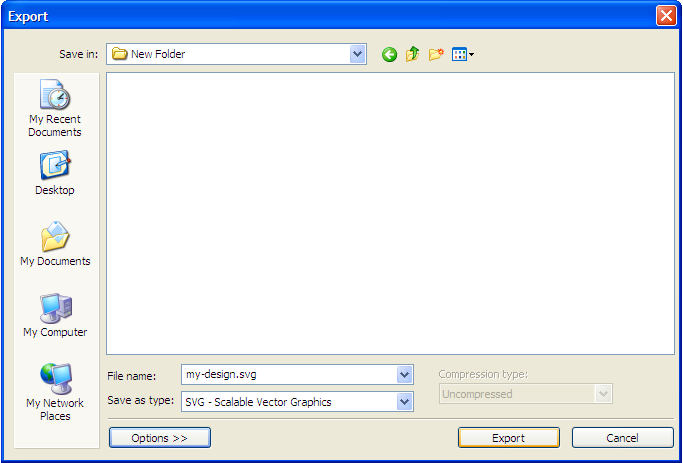

Step 2: Cambia il nome del file, seleziona ‘File di tipo: (Save as type:) SVG – Scaleable Vector Graphics’, e clicca su ‘Esporta’.

Corel Draw esporta file per il taglio laser

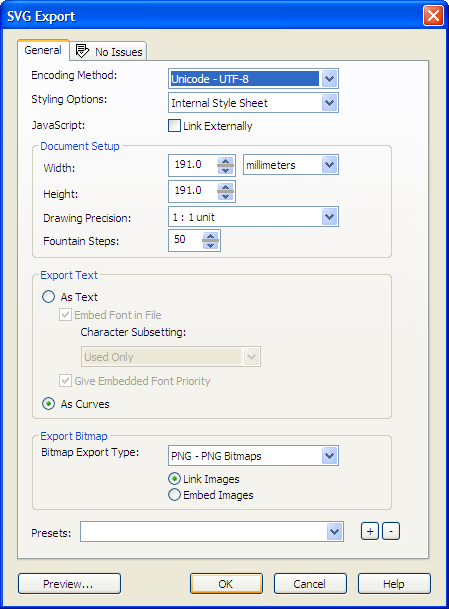

Step 3: Accertati che il pannello ‘Esporta SVG’ sia simile a quello mostrato in figura (altezza e larghezza dipenderanno dalla dimensione del template che hai utilizzato), quindi clicca ‘OK’.

Corel Draw esporta SVG per il taglio laser

Per Coreldraw X6 e versioni successive:

Step 1: Use il comando File > Esporta

Step 2: Cambia il nome del file, seleziona ‘File di tipo: (Save as type:) EPS – Encapsulated Postscript ‘, e clicca su ‘Esporta’.

Esportare da Corel Draw per il taglio laser

Step 3: Assicurati che nella finestra delle opzioni i colori siano impostati come RGB (Output colors as: RGB)

Esportare da Corel Draw per il taglio laser

Fatto! Ora puoi caricare il file

oppure leggere le domande frequenti
