Illustrator starter kit



Inizia il tuo progetto

Devi utilizzare i nostri design template per creare il tuo disegno.

Dopo aver scaricato i template, apri in Illustrator quello del formato che preferisci, come se fosse un normale file. Assicurati che File > Metodo colore documento sia impostato come RGB, quindi comincia a disegnare.

Puoi disegnare per il taglio laser in uno dei tre differenti formati di materiali:

P1

181 x 181 mm

P2

384 x 384 mm

P3

790 x 384 mm

80×45

813 x 457 mm

Torna su

Come disegnare per il laser

Il colore utilizzato per le linee disegnate determina cosa farà il laser, se un taglio o un’incisione.

Per esempio, se disegni un uccellino con un contorno blu, il laser taglierà un uccellino…

Se converti le stesse linee in rosso, il laser inciderà l’uccellino sul materiale scelto, e così via.

È così facile!

Ora veniamo ai dettagli…

Torna su

Linee di taglio

La parte fondamentale del tuo disegno sono le forme che taglierai.

Il modo più semplice di visualizzare come questo si tramuterà nel tuo progetto è immaginare di disporre su un foglio di carta i pezzi che vorresti realizzare, per poi tracciare il loro contorno sul foglio con una matita. Il tuo file dovrebbe ricordare quel foglio con le linee tracciate.

Per ottenere una linea di taglio, disegna una linea o una forma.

Quindi imposta lo spessore della traccia come 0.01 mm:

Imposta il colore della traccia come blu RGB con valori 0, 0, 255:


Torna su

Incisione di linee vettoriali

Il procedimento di incisione vettoriale è molto simile a quello di taglio, ma invece di trapassare il materiale il laser ne incide solamente la superficie.

Il laser si muoverà percorrendo le linee di incisione presenti nel tuo disegno. Ci sono tre diversi livelli di incisione disponibili: leggera, media e profonda, ognuna con una diversa intensità e quindi profondità. Tutte e tre le incisioni vengono tracciate in maniera molto precisa con linee sottilisime, all’incirca della stessa dimensione del raggio laser.

Spessore della traccia

Le linee di incisione vettoriale devono avere una traccia con spessore 0.01 mm:

Incisione vettoriale leggera

Imposta il colore della traccia come magenta RGB con valori 255, 0, 255:

Incisione vettoriale media

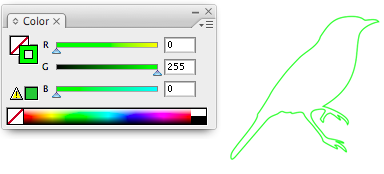

Imposta il colore della traccia come verde RGB con valori 0, 255, 0:

Incisione vettoriale profonda

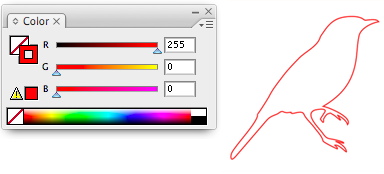

Imposta il colore della traccia come rosso RGB con valori 255, 0, 0:


Torna su

Incisione di riempimenti raster

Generalmente le incisioni di riempimenti raster sono usate per aree con campiture.

Sconsigliamo di incidere in modalità raster elementi che abbiano una dimensione inferiore a 0,5mm: non porterà a dei buoni risultati.

La scala dell’incisione raster va dal nero che corrisponde all’incisione più marcata, fino al grigio chiarissimo che farà ottenere l’incisione più leggera (o al bianco, che corrisponde all’incisione nulla). Puoi utilizzare ogni gradazione di grigio compresa tra i due estremi, ma ricordandoti che i tre valori RGB devono essere equivalenti. Assicurati di utilizzare riempimenti solidi e a tinte piatte, niente pattern o texture.

Per ottenere un bordo più definito in un’area incisa con una campitura raster, combina il riempimento nero o grigio con una traccia corrispondente ad un’incisione vettoriale.

Incisione di riempimenti raster leggera

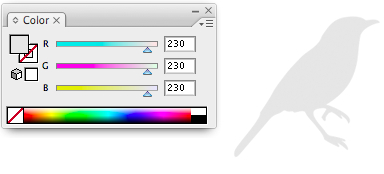

Imposta il colore di riempimento come grigio chiaro con i valori RGB di 230, 230, 230:

Incisione di riempimenti raster media

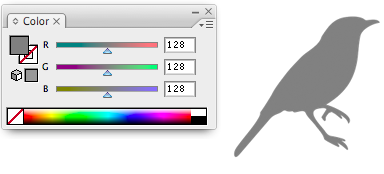

Imposta il colore di riempimento come grigio con i valori RGB di 128, 128, 128:

Incisione di riempimenti raster profonda

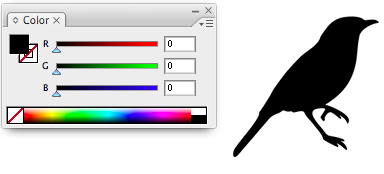

Imposta il colore di riempimento come nero con i valori RGB pari a 0, 0, 0:


Torna su

Per utilizzare il testo

Tutti i testi inseriti nel tuo disegno devono essere convertiti in contorni. In questo modo il laser seguirà il tuo disegno correttamente, anche senza avere lo stesso carattere installato.

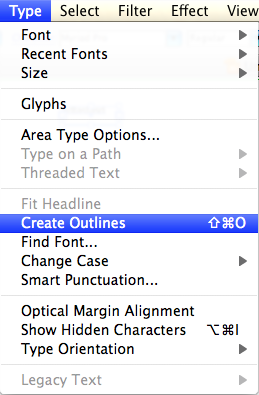

Per trasformare il testo in contorno basta scegliere Testo (Type) > Crea Contorno (Create Outlines) dal menù in alto. Una volta eseguito questo comando, non sarai più in grado di modificare il testo, quindi esegui questa operazione dopo aver controllato l’ortografia!

Puoi creare testi utilizzando i riempimenti per le incisioni raster, linee per le incisioni vettoriali, o una combinazione tra i due tipi di incisioni.

Torna su

Per utilizzare le immagini

Il nostro making system tiene conto solo dei disegni in vettoriale, ignorando tutte le immagini inserite in altri formati (come.jpg o .bmp).

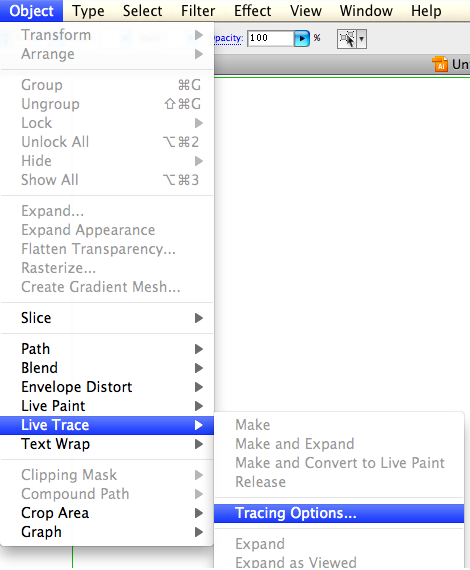

Se vuoi inserire un’immagine non vettoriale nel tuo file, devi ricalcarla in vettoriale. Non c’è bisogno di farlo a mano! Puoi farlo semplicemente cliccando sull’immagine inserita e utilizzando il comando Object > Ricalco dinamico (Live Trace) > Tracing Options. Vedrai numerose opzioni di ricalco, quindi fai diverse prove finché non trovi quella che fa per te. Assicurati che le tue forme ricalcate si presentino con un colore uniforme e piatto.

Dopodiché dovrai usare il comando Object > Espandi (Expand). Se il ricalco ha funzionato correttamente, dovresti poter vedere i vettori tutt’attorno alle singole parti dell’immagine ricalcata. Troverai anche una forma rettangolare trasparente come contorno dell’immagine ricalcata: selezionala con lo strumento “Selezione diretta” (freccia bianca) e cancellala.

Infine, per scegliere il livello di incisione raster desiderato, seleziona tutti gli elementi ricalcati e impostane il colore di riempimento.

Torna su

Come rimuovere le linee doppie

Se posizioni due oggetti uno accanto all’altro, in modo tale da farne corrispondere gli estremi, è molto probabile che tu ottenga la sovrapposizione delle linee di taglio.

Le linee doppie sono abbastanza facili da individuare a colpo d’occhio, in quanto si presentano in un blu più scuro rispetto alle altre linee di taglio. Bisogna eliminare queste doppie linee in modo tale da ottenere una singola linea di taglio, o, per meglio dire, una linea di taglio condivisa; altrimenti il laser taglierà letteralmente due volte la stessa parte (cosa che non è ideale né per la resa sul materiale, né per il tuo preventivo!).

Per cancellare le doppie linee, selezionale con lo strumento “Selezione diretta” (freccia bianca), quindi premi cancella (backspace) una o due volte. Rimarrà un’altra linea di taglio, identica ma di blu più chiaro rispetto alla precedente. Rimuovere le doppie linee significa ottimizzare il disegno, in ordine di resa e di tempi di realizzazione.

Torna su

Esportare il file

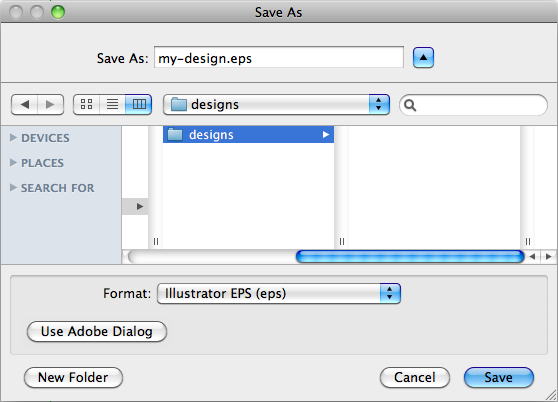

Step 1: Usa il comando File > Salva con nome (Save as) e scegli tra i formati del menù ‘Illustrator EPS’:

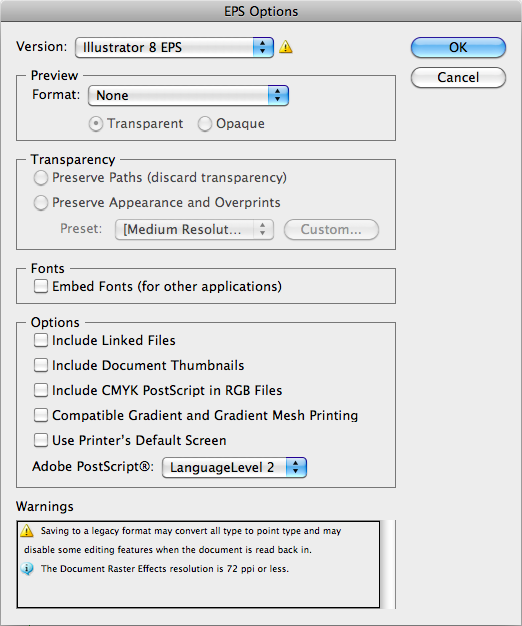

Step 2: Seleziona la versione ‘Illustrator 8 EPS‘ ed assicurati che il pannello di ‘EPS Options’ sia come quello mostrato in figura (con tutte le opzioni smarcate), quindi clicca su ‘OK’:

Assicurati di esportare in Illustrator 8 EPS e di disattivare “Includi PostScript CMYK in file RGB”. La schermata di esportazione deve risultare esattamente come quella qui sopra, altrimenti il tuo file potrebbe non essere corretto.
Non preoccuparti degli avvertimenti con i triangoli gialli!

Quindi:

Illustratore 8 EPS

Preview Format: NONE

e tutte le opzioni disattivate.

NON salvare in formato .svg!

Tutte le maschere di ritaglio devono essere esplose.

Torna su

Come controllare da solo il tuo disegno prima di caricarlo

Guarda questo video (in inglese) per imparare a fare un controllo finale ai tuoi disegni realizati in Illustrator. È facile e bastano pochi minuti!

Adesso sei pronto…

Carica il tuo disegno ›

Non riesci a caricare il file? Dai un’occhiata al nostro supporto tecnico.
