Kit de démarrage Inkscape



Commencez votre projet

Vous devez utiliser le nôtre modèle de conception pour créer votre design.

Après avoir téléchargé les modèles, ouvrez inkscape au format que vous préférez, comme s'il s'agissait d'un fichier normal, puis commencez à dessiner.

à Inkscape 0.92 et supérieur, en ouvrant le fichier modèle, vous devez sélectionner les options suivantes:

  • Contient des graphiques pour les périphériques physiques, tels que les imprimantes papier ou 3D.
  • L’accuratezza delle dimensioni e delle posizioni degli oggetti è prioritaria



Assicurati di disegnare all’interno del template o il disegno potrebbe essere scalato non correttamente dal nostro système de fabrication.

Vous pouvez dessiner pour le découpe au laser dans l'un des cinq formats de matériaux différents:

Format de découpe laser Vectoréalisme | P1 191x191

P1
taille utile:
181 x 181 mm

Format de découpe laser Vectoréalisme | P2 394x394

P2
taille utile:
384 x 384 mm

Format de découpe laser Vectoréalisme | P3 800x394

P3
taille utile:
790 x 384 mm

Format de découpe laser Vectoréalisme | P4 80x80

P4
taille utile:
790 x 790 mm

Format de découpe laser Vectoréalisme | 80x45

80×45
taille utile:
800 x 450 mm
disponible uniquement pour
feutre et carton

Comment dessiner pour le laser

Il colore utilizzato per le linee disegnate determina cosa farà il laser, se un taglio o un’incisione.

Per esempio, se disegni un uccello con un contorno blu, il laser taglierà un uccello…

Lignes de découpe laser dans Inkscape

Se converti le stesse linee in rosso, il laser inciderà l’uccello sul materiale scelto, e così via.

È così facile!

Ora veniamo ai dettagli…

Lignes de coupe

La partie de base de votre conception sont les formes que vous allez couper.

Il modo più semplice di visualizzare come questo si tramuterà nel tuo progetto è immaginare di disporre su un foglio di carta i pezzi che vorresti realizzare, per poi tracciare il loro contorno sul foglio con una matita. Il tuo file dovrebbe ricordare quel foglio con le linee tracciate.

Pour obtenir une ligne de coupe, tracez une ligne ou une forme.

Puis ouvre la fenêtre Objet> Remplissage et contour e imposta ‘Stroke style’ a uno spessore di 0.010 mm:

Lignes de découpe laser dans Inkscape

Imposta quindi il colore della traccia da ‘Stroke paint’, come blu con i valori RGBA di 0, 0, 255, 255:

Lignes de découpe laser dans Inkscape

Gravure de lignes vectorielles

Il procedimento di incisione vettoriale è molto simile a quello di taglio, ma invece di trapassare il materiale il laser ne incide solamente la superficie.

Il laser si muoverà percorrendo le linee di incisione presenti nel tuo disegno. Ci sono tre diversi livelli di incisione disponibili: leggera, media e profonda, ognuna con una diversa intensità e quindi profondità. Tutte e tre le incisioni vengono tracciate in maniera molto precisa con linee sottilisime, all’incirca della stessa dimensione del raggio laser.

Trace epaisseur

Ouvre la fenêtre Objet> Remplissage et contour e imposta ‘Stroke style’ a uno spessore di 0.010 mm:

Lignes de découpe laser dans Inkscape

Gravure de vecteur lumière

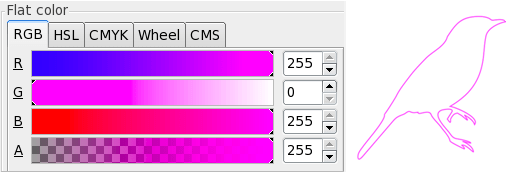

Ouvre la fenêtre Objet> Remplissage et contour e imposta il colore della traccia da ‘Stroke paint’ come magenta con i valori RGBA di 255, 0, 255, 255:

Gravures au laser lumière vectorielle dans Inkscape

Gravure sur supports vectoriels

Ouvre la fenêtre Objet> Remplissage et contour e imposta il colore della traccia da ‘Stroke paint’ come verde con i valori RGBA di 0, 255, 0, 255:

Gravures laser à vecteur moyen dans Inkscape

Gravure vectorielle profonde

Ouvre la fenêtre Objet> Remplissage et contour e imposta il colore della traccia da ‘Stroke paint’ come rosso con i valori RGBA di of 255, 0, 0, 255:

Gravures laser à vecteur profond dans Inkscape

Gravure des remplissages

Generalmente le incisioni di riempimenti raster sono usate per aree con campiture, ma puoi anche realizzare un’incisione raster di linee che abbiano una traccia con spessore superiore 0.3mm. Incidere in modalità raster una linea più sottile probabilmente non porterà a dei buoni risultati.

La scala dell’incisione raster va dal nero che corrisponde all’incisione più marcata, fino al grigio chiarissimo che farà ottenere l’incisione più leggera (o al bianco, che corrisponde all’incisione nulla). Puoi utilizzare ogni gradazione di grigio compresa tra i due estremi, ma ricordandoti che i tre valori RGB devono essere equivalenti. Assicurati di utilizzare riempimenti solidi e a tinte piatte, niente pattern o texture.

Per ottenere un bordo più definito in un’area incisa con una campitura raster, combina il riempimento nero o grigio con una traccia corrispondente ad un’incisione vettoriale.

I valori della profondità di incisione sono indicati nella scheda ?dettagli tecnici? di ogni matière dans le catalogue.

Les incisions ne changent pas en fonction de l'épaisseur du matériau (sauf indication contraire dans la feuille).

Gravure de remplissages de lumière

Ouvre la fenêtre Objet> Remplissage et contour e imposta il colore del riempimento da ‘Fill’ come grigio chiaro con i valori RGBA di 230, 230, 230, 255:

Sculptures raster légères dans Inkscape

L’incisione raster leggera è assolutamente superficiale, altera il colore del materiale senza andare in profondità.

Gravure de remplissages moyen

Ouvre la fenêtre Objet> Remplissage et contour e imposta il colore del riempimento da ‘Fill’ come grigio con valori RGBA di 128, 128, 128, 255:

Gravures sur raster moyen dans Inkscape

Gravure de remplissages en profondeur

Ouvre la fenêtre Objet> Remplissage et contour e imposta il colore del riempimento da ‘Fill’ come nero con valori RGBA di 0, 0, 0, 255:

Gravures raster en profondeur dans Inkscape

Pour utiliser le texte

Tutti i testi inseriti nel tuo disegno devono essere convertiti in tracciati (paths). In questo modo il laser seguirà il tuo disegno correttamente, anche senza avere lo stesso carattere installato.

Pour transformer le texte en pistes, sélectionnez-le, puis choisissez Chemin> Objet vers chemin dal menù in alto. Una volta eseguito questo comando, non sarai più in grado di modificare il testo, quindi esegui questa operazione dopo aver controllato l’ortografia!

Utilisation de texte dans Inkscape

Vous pouvez créer des textes en utilisant des remplissages pour des gravures raster, des lignes pour des gravures vectorielles ou une combinaison des deux types d'incisions.

Pour utiliser des images

Notre système de prise en compte ne prend en compte que les dessins vectoriels. Ignorez toutes les images insérées dans d'autres formats (comme .jpg ou .bmp).

Se vuoi inserire un’immagine non vettoriale nel tuo file, devi ricalcarla in vettoriale. Non c’è bisogno di farlo a mano! Puoi farlo semplicemente cliccando sull’immagine inserita e utilizzando la finestra Chemin> Bitmap de trace window. Vedrai numerose opzioni di ricalco, quindi fai diverse prove finchè non trovi quella che fa per te. Assicurati che le tue forme ricalcate si presentino con un colore uniforme e piatto.

Utilisation d'images dans Inkscape

Ora chiudi la finestra ?Trace Bitmap?. L’immagine originale rimane dietro quella ricalcata, quindi selezionala e cancellala.

Dopodichè, clicca sull’immagine ricalcata con lo strumento ?Edit paths by nodes?. Se il ricalco ha funzionato correttamente, dovresti poter vedere i vettori tutt’attorno alle singole parti dell’immagine ricalcata.

Enfin, pour choisir le niveau d’entrée de raster souhaité, sélectionnez tous les éléments tracés et définissez la couleur de remplissage à l’aide de la fenêtre. Objet> Remplissage et contour.



Comment supprimer les doubles lignes

Se posizioni due oggetti uno accanto all’altro, in modo tale da farne corrispondere gli estremi, è molto probabile che tu ottenga la sovrapposizione delle linee di taglio.

Le linee doppie sono abbastanza facili da individuare a colpo d’occhio, in quanto si presentano in un blu più scuro rispetto alle altre linee di taglio.Bisogna eliminare queste doppie linee in modo tale da ottenere una singola linea di taglio, o, per meglio dire, una linea di taglio condivisa; altrimenti il laser taglierà letteralmente due volte la stessa parte (cosa che non è ideale nè per la resa sul materiale, nè per il tuo preventivo!).

Voici la procédure pour supprimer les lignes doubles:

Étape 1: Sélectionnez l'un des deux objets adjacents et utilisez la commande Chemin> Objet vers chemin.

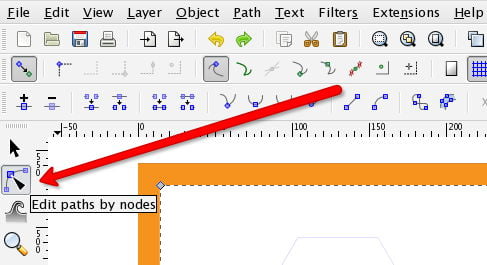

Étape 2: Seleziona lo strumento ‘Edit paths by nodes’:

Supprimer les lignes doubles des fichiers de découpe laser dans Inkscape

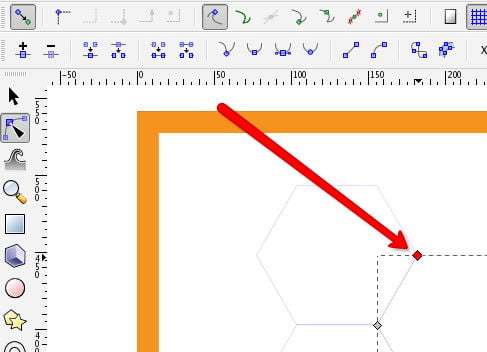

Étape 3: Clicca su un oggetto che contiene una doppia linea, quindi seleziona un nodo all’estremità della linea che intendi rimuovere:

Supprimer les lignes doubles des fichiers de découpe laser dans Inkscape

Étape 4: Con il nodo evidenziato in grigio scuro, clicca il bottone ‘Break path at selected nodes’:

Supprimer les lignes doubles des fichiers de découpe laser dans Inkscape

Étape 5: Clicca sul nodo all’altra estremità della linea doppia e utilizza ancora il bottone ‘Break path at selected nodes’:

Supprimer les lignes doubles des fichiers de découpe laser dans Inkscape

Étape 6: Clicca sulla linea tra i due nodi in modo che entrambi vengano evidenziati in grigio scuro (e diventino di una dimensione maggiore rispetto agli altri nodi dell’oggetto) e premi cancella (backspace) sulla tastiera. Rimane una linea blu più chiara rispetto alla precedente.

Supprimer les lignes doubles des fichiers de découpe laser dans Inkscape

Étape 7: Seleziona i nodi ad ogni estremità della linea seguente e ripeti il procedimento:

Supprimer les lignes doubles des fichiers de découpe laser dans Inkscape

Exporter le fichier

Utilisez la commande Fichier> Enregistrer sous e seleziona il formato ‘Inkscape SVG’:

Exporter le fichier de découpe laser à partir d'Inkscape

Maintenant vous êtes prêt à télécharger un fichier
